LCD智能显示模块-绘图板

2021-03-12

TOPWAY 智能模块(Smart LCD)是专门为工业显示应用而设计的 TFT 液晶显示模块。我司自主研发的界面编辑软件RGTools/SGTools 提供了 18 个控件，通过些控件能实现丰富的显示效果和功能。更多控件显示功能请参考Topway官网资源栏技术文档处智能显示模块开发工具说明书RGTools。下面介绍一下绘图板的设计与实现过程，绘图板主要是通过发送相关的指令代码，在界面上绘制出我们想要的图像。

一、建立工程

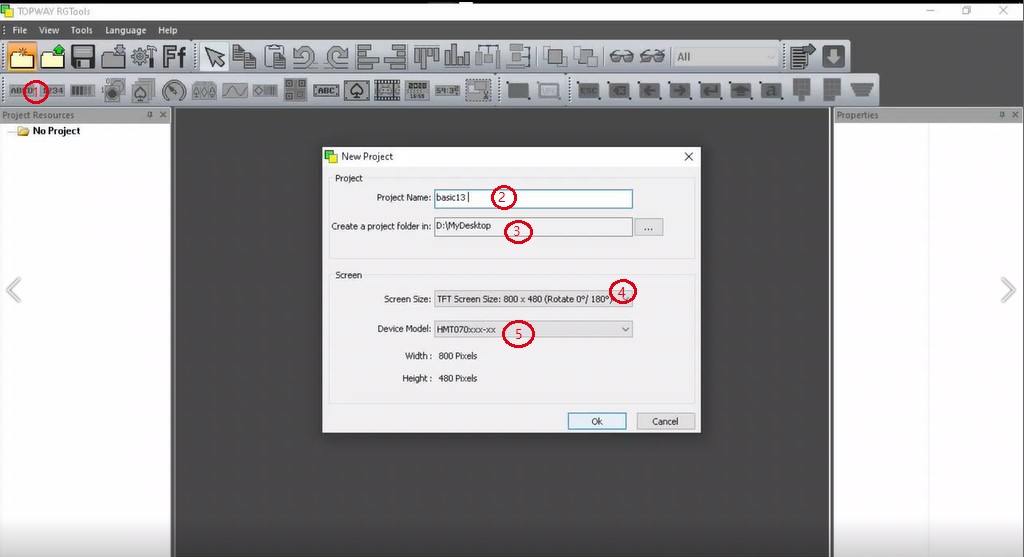

① 打开 RGTools 软件, 点击菜单栏建立新工程 File --> New Project；
② 工程名 Project Name:xxxxxx；
③ 保存位置 D:\MyDesktop\xxx；
④ 选择智能模块显示分辨率 Screen Size：800x480（Rotate0\180）；（根据所用模块的分辨率选择）
⑤ Device Model 选择 HMT070XXX-XX，点击“ OK”完成。


二、设置VP变量

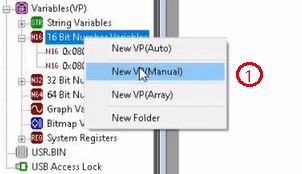

①    资源栏处找到’’16 Bit Number Variables”，右击鼠标选择“New VP(Manual)”,手动新建16位VP变量;
②    输入VP值”F000”，然后点击确认，生成的VP变量为“0x08F000”；
③    左击新建的” 0x08F000”变量，重命名，这里命名为“command”，最后显示的VP变量为“0x08F000-command”。
（注：此处也可利用资源栏处已有的VP变量重命名即可，无需手动新建）

三、建立页面&导入背景图

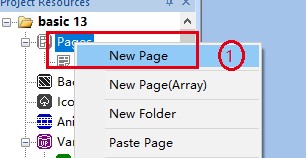

① 在资源窗口中右击 Pages，选择 New Page 建立一个新的页面;（若只需一个页面PG0000,导入背景图后设置属性，直接关联背景即可，无需再新建页面）

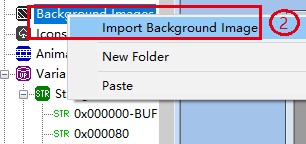

② 在资源窗口中右击 Background Image, 选择"Import Background Image";
③ 打开一个背景图打开一个背景图。（RGTools 可支持 BMP、JPG、PNG、GIF，建议导入 BMP 格式的 24 位图片）


四、字库设置

① 工具栏处点击字体设置图标;
② 出来“Font Setting”界面有两个供选择，“Font Config<1>”是已经配置好的的字体可直接使用，“Font Config<2>”则是自主根据需求选择创建，这里我们选择“Font Config<2>”;

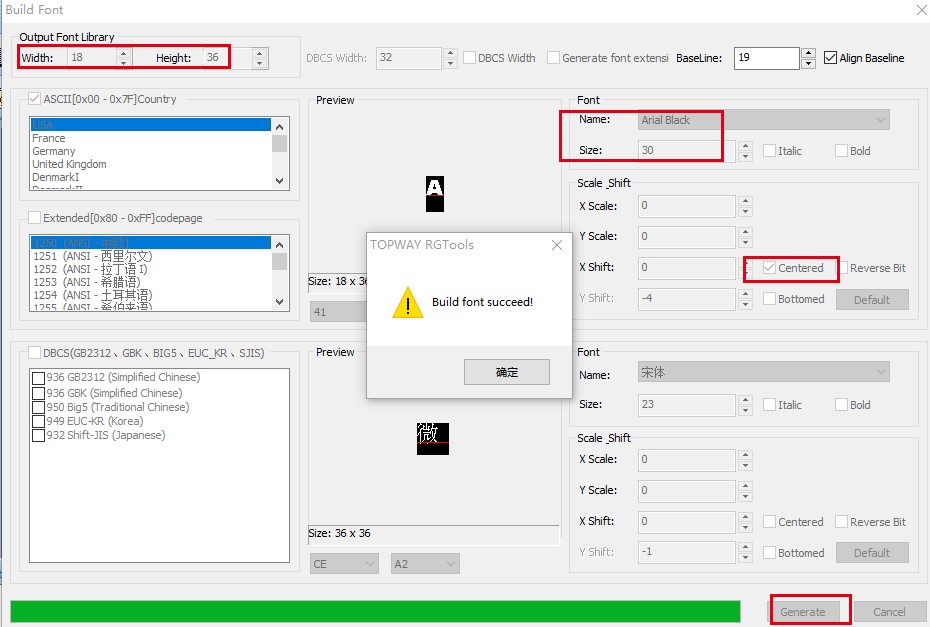

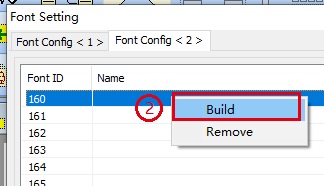

③ 右击字库 ID 的任意一行,弹出的菜单中点击"Build"，选中合适字体调整参数并生成(电脑中任意字体都可生成) ，最后点击“Generate”新字库创建成功，控件的字体属性设置为刚生成的字体（具体可参考RGTools第4章4.25）。

五、设置页面属性&关联背景图

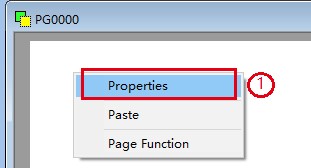

①  在页面工作区域，右击鼠标，选择“Properties（属性）”右边显示页面属性栏；
②  属性“Background Image”选择页面背景图”DP0000-Astrology stars”。

六、建立DrawPad，关联VP

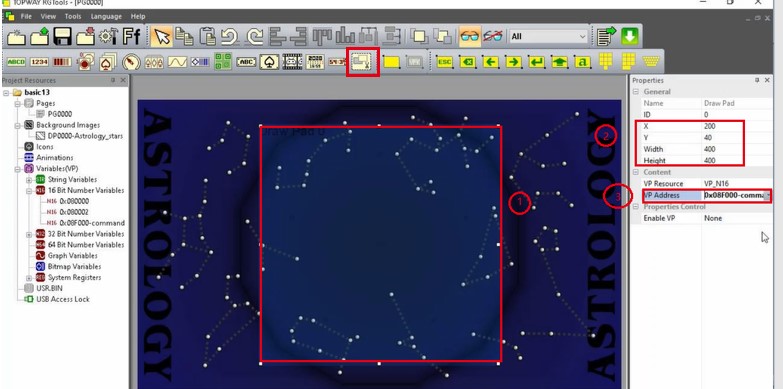

①   菜单工具栏点击DrawPad元素，移至工作区域;
②  右边属性栏设置DrawPad在工作区域中的大小（根据需求设置，涉及后续绘图的范围）;
③  属性栏中“VP Address”选择“0x08F000-command”。

七、编译&下载

① 界面设置好后，使用USB线缆连接模块，点击下载按钮;

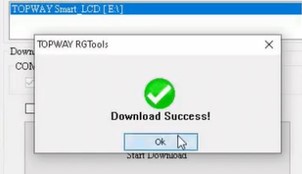

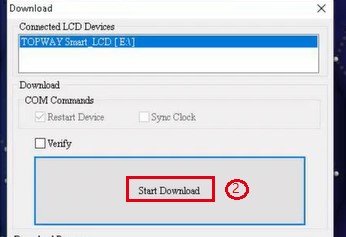

②对话框中点击“Start Download”，下载都模块中，显示“Download Success”下载成功。


八、发送绘图指令

1、置点

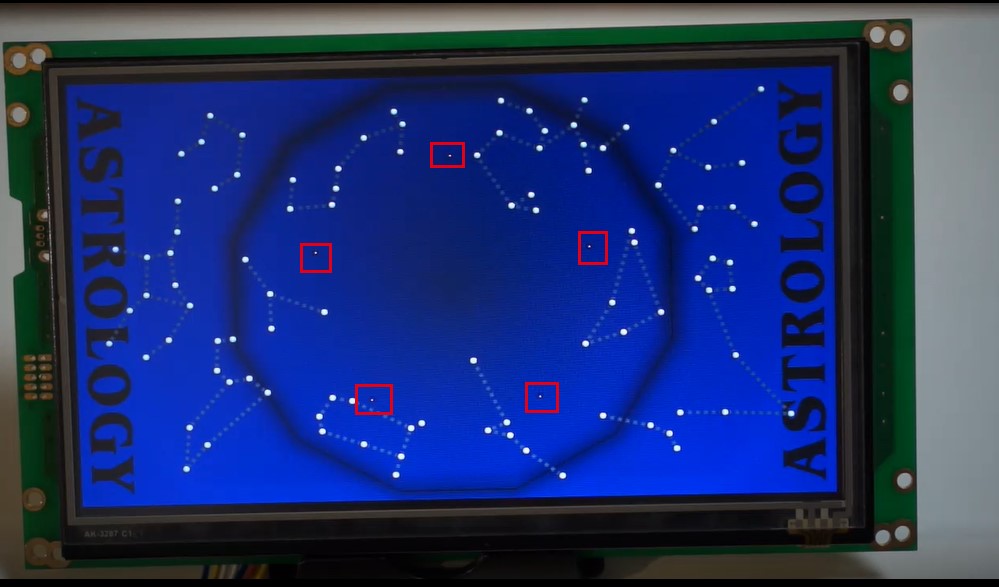

在DrawPad元素刷新的范围内，在指定的位置绘制5个点。如下为相关指令功能：

-CMD:连续写16位数据指令，0x82；
-VP地址：DrawPad关联的VP地址：”0x08F000”；
-Byte：16位数据个数（阴影部分）；
-Type：置点指令，0x0001；
5Num：置点个数；
-X/Y:点的坐标;
-颜色：点的颜色，这里设置为白色;

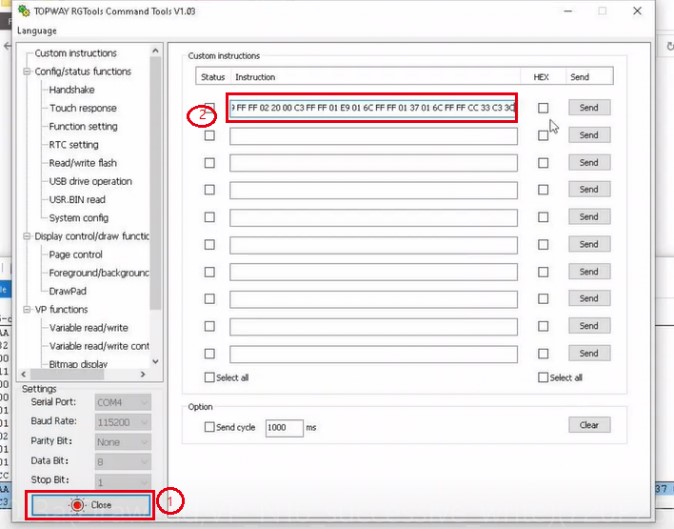

将指令：AA 82 00 08 F0 00 11 00 11 01 00 05 01 00 00 C3 FF FF 01 90 00 59 FF FF 02 00 C3 FF FF 01 37 01 6C FF FF CC 33 C3 3C通过“Command Tools”发送给模块。（具体可参考RGTools第4章4.3.17和第6章6.15）



2、线段连线

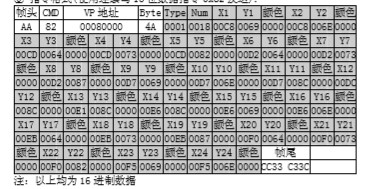

在DrawPad元素刷新的范围内，在指定的位置端点连线。如下为相关指令功能：

-CMD:连续写16位数据指令，0x82；
-VP地址：DrawPad关联的VP地址：”0x08F000”；
-Byte：16位数据个数（阴影部分）；
-Type：线段指令，0x0003；
-Num：线段条数；
-X1a/Y1a:线段起点坐标;
-X1b/Y1b:线段终点坐标;
-颜色：线段颜色;

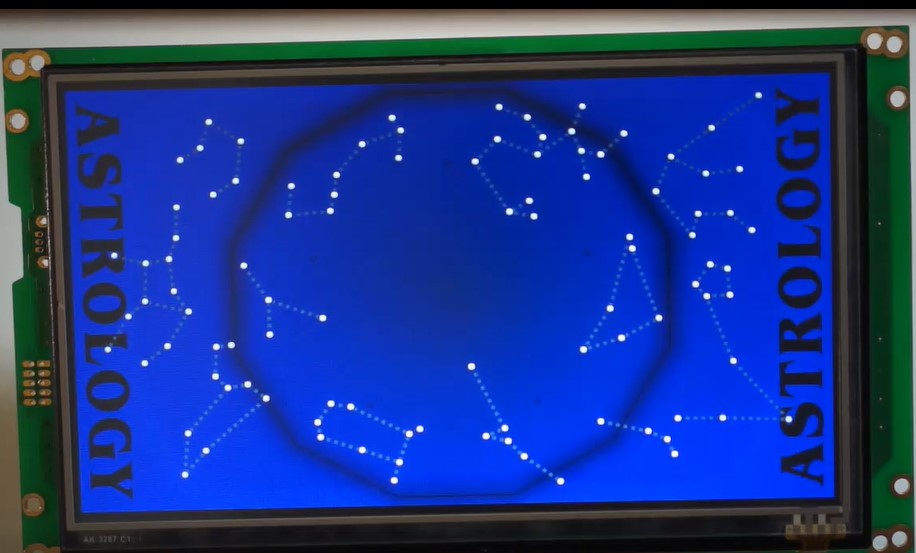

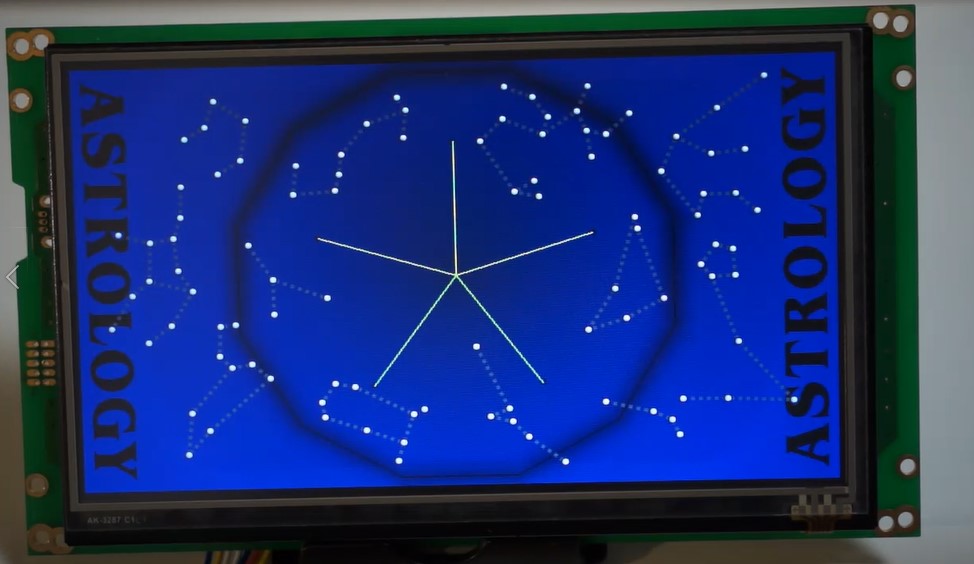

同样的方法将指令通过Command Tools发送给模块，最后得到如下所示。


3、    实现所有界面的连续播放

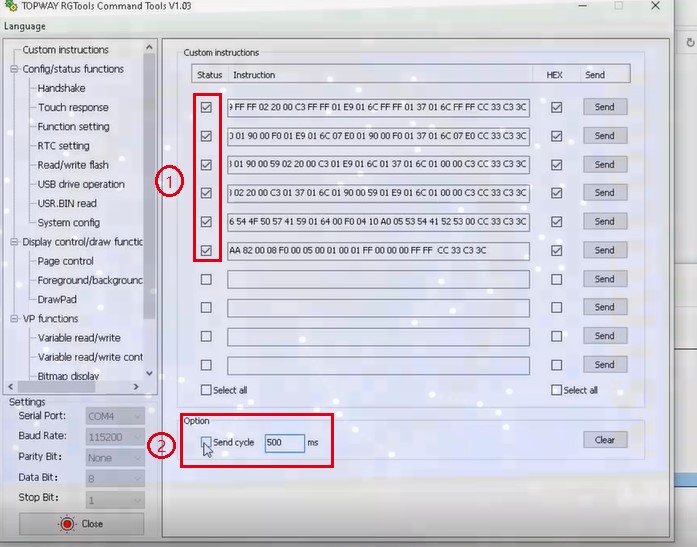

① 同样通过“Command Tools”工具，将所有已绘制好的界面全部勾选；
② 下方“Option”中填写时间，饭后勾选”Send”，所有设计好的画面循环播放。
