LCD电容触摸屏的三种触摸技术In-Cell/ On-Cell/ OGS

相信了解过TFT LCD触摸显示屏的朋友们一定都听说过In-Cell/ On-Cell/ OGS电容屏触摸技术。在很多的行业领域,都会应用到LCD电容触摸屏。但目前市面上使用的LCD触摸显示屏(电容屏电阻屏)基本都是分离式触摸显示屏,即触摸屏和LCD显示屏分开生产,然后再组装到一起。在这个追求设备智能科技一体化的时代,这样的LCD触摸屏幕技术已远不能满足人们的使用需求。

LCD触摸屏结构

普通LCD显示触摸屏的基本结构可分为三层,保护层、触控层和显示层。一般的保护玻璃、触控层和显示面板间贴合后会有空气夹层,因为大多数LCD触摸屏采用的都是框贴技术,在触摸屏和LCD显示屏之间会有空气层的存在。而全贴合技术则是去掉了空气层,从而减少屏幕厚度。让屏幕反光大幅度减小,屏幕更薄,更通透,熄屏时黑得更彻底,强光下也依旧清晰可见。

LCD液晶屏的组成

LCD触摸屏的全贴合&框贴技术

  • 框贴:在LCD触摸屏中,我们经常接触到的大部分是框贴触摸屏。框贴也称为口字胶贴,使用双面胶将触摸屏和显示面板的四周固定,操作简单且成本低廉,具有较高的良品率。但是显示面板和触摸屏之间会存在空气填充的空隙,屏幕相对全贴合要厚,而且因为空气层的存在,屏幕容易进灰尘,光线折射后导致LCD显示的效果没有那么好。
  • 全贴合:LCD触摸屏的全贴合技术是未来的趋势,全贴合是以胶水或者光学胶将面板和触摸屏以无缝隙的方式完全的贴合在一起,显示层和触摸层间不存在空气层,隔绝灰尘,而且减少了显示面板和玻璃间的反光。这样的贴合技术使得整个LCD显示屏更加的轻薄,显示屏幕看起来更加通透,显示效果更好。但是全贴合技术难度较大,良品率较低,所以成本也比较昂贵,所以只有少部分有严格要求的才会选择全贴合的LCD触摸屏。但是,从如今智能显示设备的发展趋势来看,全贴合LCD触摸屏无疑会成为主流。实现全贴合LCD触摸屏的技术都有哪些呢?

LCD触摸屏的贴合技术

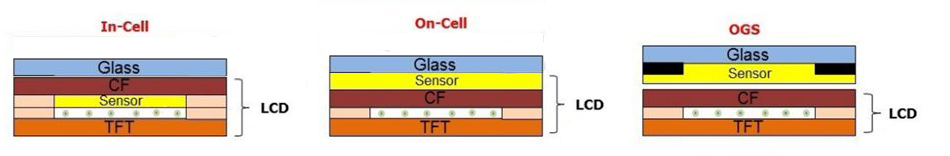

电容屏的OGS/ On-Cell/ In-Cell触摸技术

  • OGS技术:OGS(one glass solution)是目前在全贴合LCD电容触摸屏上主要的使用方案。它通过把触控层和保护层玻璃集成在一起,在保护玻璃内侧镀上ITO(氧化铟锡)导电层,直接在保护玻璃上镀膜和光刻,这样就节省了一片玻璃和一次贴合,使得LCD触摸屏更轻薄,而且降低了成本。但是由于OGS保护玻璃和触摸屏集成在一起,通常需要先强化,然后镀膜、蚀刻,最后再切割,在强化玻璃上切割十分麻烦,玻璃边缘会形成一些毛细裂缝,这些裂缝会降低玻璃的强度。
  • In-cell技术:将触摸面板功能嵌入到液晶像素中的方法,即在显示屏内部嵌入触摸传感器功能。Incell将ITO触控薄膜放在了显示面板的上玻璃基板之下,和液晶层融合在一起。In-cell触摸板的创新之处在于往液晶上加载了电路,使得液晶屏具备了传统触摸屏的感知和触屏输入能力。In-cell触摸板不仅精确度更高,而且免去了触摸板之需,从而令整块触摸屏更加轻薄,传统触摸屏在阳光下比较难看清楚显示内容,而现在由于没有了触摸板,自然也就没有了视差,可读性也提高了。
  • On-Cell技术:指将触摸屏嵌入到显示屏的彩色滤光片基板和偏光片间的方案,即在液晶面板上配触摸传感器,其技术难度比Incell要简单一些,目前多应用在三星Amoled面板产品上,在技术上尚未克服薄型化,触控时产生颜色不均等问题。

LCD电容屏的触摸技术

综上所述,全贴合的LCD触摸屏不仅成本高,而且良品率低,所以除非有严格要求的产品才会选用全贴合的LCD触摸屏。如果您有任何关于LCD液晶显示屏的问题,可以随时咨询我们。相信有着20多年设计生产经验的Topway,一定能给到您满意答案。更多信息,请持续关注Topway官网,谢谢!
