LCD 显示屏亮度与PWM

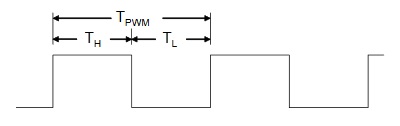

脉冲宽度调制(PWM)是一种创建调制的电子脉冲或所需宽度的电子脉冲的技术。LCD背光控制是PWM的应用之一。

拓普微的LCD显示器使用LED作为背光源。通过使用PWM方案,相对于简单的DC电压方法,可以实现几个优点。主要优势在于效率。

在短时间内向LED提供脉冲高电流,而不是恒定的DC电流。例如,正常的LED驱动电流为120mA。现在我们施加5倍的电流600mA,但只适用于1/5的时间。LCD显示屏不会消耗更多的点亮。然而,它的感知亮度要亮得多。

人眼具有一定程度的持久性。它会在短时间内记住以前的灯光。这使我们能够将电影视为稳定的图像流。实际上,它以每秒24-30次的速度闪烁。同样,我们的眼睛还记得LED背光的亮度。结果是背光的感知亮度接近高脉冲亮度。

好处

这种效果为LCD显示器背光带来了几个优点:

如果LCD显示器需要最亮的结果,可以用5倍的典型电流以1:4的比率对显示器进行脉冲。脉冲频率应该高于100Hz 但低于1000Hz。因此人眼无法察觉出闪烁。

这种技术还可以应用于为LCD显示器提供正常外观的亮度,同时能节省至少50%的能耗。这对于电池供电的产品而言是一个很大的好处。

另一种用法是促进LCD显示器的亮度控制。通过调节高/低电流比,可以在保持非常均匀的背光外观的同时实现宽范围的亮度。
