TOPWAY 智能显示模块(Smart LCD)是专为工业显示应用而设计的 TFT 液晶模块。我司自主研发的界面编辑软件RGTools 提供了 18 个控件， 通过些控件能实现丰富的显示效果和功能。更多显示功能请参考Topway官网资源栏技术文档处智能显示模块开发工具说明书RGTools。

外界有2种方法可得知智能显示模块的状态：

1.通过串口命令主动去查看智能显示模块内的数据；
2.智能显示模块通过串口命令发送内部数据。

这里我们主要介绍第二种方法，下面就设计界面和涉及到的个别参数用途简单介绍。
显示画面有5个触摸区，每个触摸将返回不同组合的数据：

  • UP PID+TID – 触摸松开时发送当前页id 和触摸id
  • DN PID+TID – 触摸按下时发送当前页id 和触摸id
  • UP/DN PID+TID – 触摸松开和按下时发送当前页id 和触摸id
  • UP ADD+VAL – 触摸松开时发送地址和值

（1）、“VP”变量用途：变量设置有16bit，32bit，64bit，字符串变量等等，我们根据需求来选择相应的变量，这里的变量设置是用于步骤4.3中的第4和第5点中“Title Value”的赋值，最大为”FF”,16位变量足够存储，故”VP”选择16bit变量即可；
（2）、触摸控件工作原理：每个触摸控件都赋了值（详见下文步骤4），当对按键进行操作时，显示屏会将值反馈到单片机，单片机接收到信息后会指导显示屏做出相应的操作（具体演示结果见步骤6），从而实现功能。

1、建立工程

  1.  打开 RGTools，点击菜单栏建立新工程"文件"->"新建工程"；
  2.  输入工程名字工程名；
  3.  输入工程保存位置；
  4. 选择智能模块分辨率；（注意: 选择的分辨率要和模块屏幕分辨率一致,否则显示乱）
  5. 选择合适设备型号（参考所购模块标签,如标签为 HMT070ATA-1C,则选 HMT070xxx）

2、建立页面&导入背景图

  1. 新建页面 右击"页面"->"新建页面PG0000"；
  2. 导入背景图 右击"背景图"->"导入背景图" ；

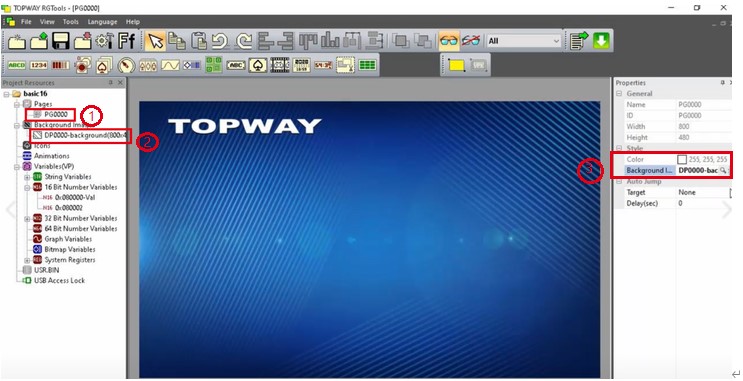

  3. 关联页面和背景图



3、创建VP变量

  1. 1工程资源栏中右击"16 Bit Number Vatiable"16位数字变量；
  2. 右击选择"Rename"给 VP 变量起一个易识别的名称”Val”；

4、建立触摸&字符串控件&设置属性

    4.1添加按键图标

  1. 工程资源栏鼠标右击Icons(图标)，导入图标；
  2. 工具栏中点击"静态图标"，左击鼠标，在工作区拖出5个触摸控件；


 3.设置属性栏content->Icon中

    第1个触摸按键Icon选择 “DI0000-touch-0” ；第2个触摸按键Icon选择 “DI0001-touch-1”；第3个触摸按键Icon选择 “DI0002-touch-2”；
    第4个触摸按键Icon选择 “DI0003-Val-00”；第5个触摸按键Icon选择 “DI0004-Val-FF”


4.2添加字符控件图标&设置属性

  1. 工具栏中点击"静态字符串"，左击鼠标，拖出5个矩形框，创建字符控件。
  2. 属性General中根据需求设置Width(150)和heigth(24)；
  3. 属性Style中设置Front color->Backgroud->Transparent；
  4. 属性Format中Align选择Center。

5. 属性Content中5个字符控件的Static Text依次添加为

  • “UP PID+TID”（UP PageID+TouchID）；“DN PID+TID”（Down PageID+TouchID）；
  • “UP/DN PID+TID”（UP/Down PageID+TouchID）；“UP Add+Val”(UP Address+Value)；
  • “UP Add+Val”(UP Address+Value)。


4.3添加触摸控件&设置属性

  1. 页面创建好图标后，右击鼠标选择“Add Touch Key”
  2. 七个属性中on press Down选择“inverse color”
  3. 第1个触摸按键return value选择“UP PID+TID” ；第2个触摸按键return value选择“DN PID+TID”；第3个触摸按键return value选择“UP/DN PID+TID”

4. 第4个触摸按键return value选择“UP ADD+Val”
    属性 Call Operation选择“VP:=Value“；属性VP Address选择”0x080000-Val”；属性Title Value设置为”00”；属性Return Value选择”Up VP Address+Value”

5. 第5个触摸按键return value选择“UP/DN PID+TID”
   属性Call Operation选择“VP:=Value“；属性VP Address选择”0x080000-Val”；属性Title Value设置为”255”(16进制的FF)；属性Return Value选择”Up VP Address+Value”

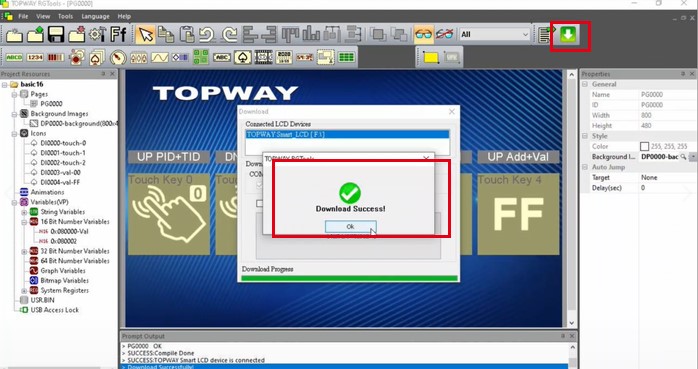

5、如下为设置好的触摸控件界面，将其下载到液晶显示屏中，显示下载成功。

6、控件实现过程

1.当按下触摸键Touch Key 0无返回值，抬起时，会返回一个页面ID 和触摸键ID：AA 78 00 00 00 CC 33 C3 3C，（UP PID+TID）到单片机，单片机接收到信号后指使显示屏做出响应的操作，如下图所示。


注：这里Touch Key 0的Page ID:0；Touch ID:0，如下，Page ID:2；Touch ID:1；则单片机接收到的值为：AA 78 00 02 01 CC 33 C3 3C

2. 第2个触控按件Touch Key 1和○1类似，它是按下时会返回一个页面ID 和触摸键ID：AA 79 00 00 01 CC 33 C3 3C，（DN PID+TID）到单片机, 单片机接收到信号后指使显示屏做出响应的操作（图略）。

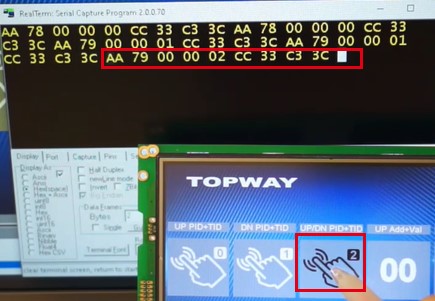

3. 第3个触控按件Touch Key 2也是类似的，UP/DN PID+TID，即按下会返回一个值，抬起又返回一个值,单片机接收到的值为：AA 79 00 00 02 CC 33 C3 3C AA 78 00 00 02 CC 33 C3 3C ，如下图所示。

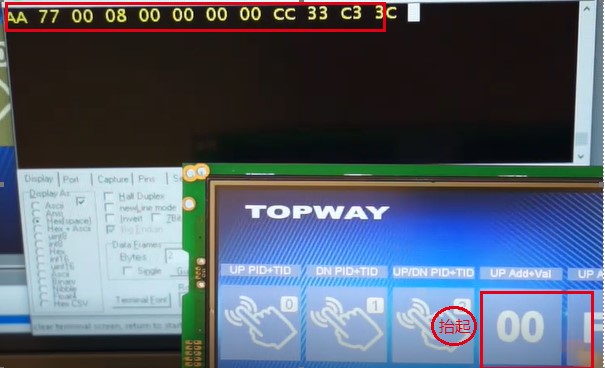

4. 第4个触控控件00 Touch Key 3按下无返回值，抬起时返回一个VP Address+Value值：AA 77 00 08 00 00 00 00 CC 33 C3 3C给单片机，单片机接收到信号后指使显示屏做出响应的操作，如下图所示。

5. 第5个触控控件FF Touch Key 3类似上一步4，按下无返回值，抬起时返回一个VP Address+Value值：AA 77 00 08 00 00 00 00 CC 33 C3 3C给单片机，单片机接收到信号后指使显示屏做出响应的操作（图略）。

[注：斜体00 08 00 00为VP Address值（VP地址固定为4个字节），蓝色00 FF为Value值（这里设置的是2个字节4.3中第5点，也可设为4位或8位等，若是4个字节则表示为00 00 00 FF）]
