TFT LCD 的工作原理

  与普通液晶显示器相比，TFT LCD能提供非常清晰的图像/文字，而且响应时间更短。TFT液晶显示器的应用越来越多，给产品带来了更好的视觉效果。

TFT LCD 的结构

TFT 是“薄膜晶体管”的缩写。彩色TFT液晶显示器的晶体管是由沉积在玻璃上的非晶硅薄膜组成。它作为一个控制阀，为各个子像素提供适当的电压到液晶上。这就是为什么TFT LCD 也被称为有源矩阵显示器。

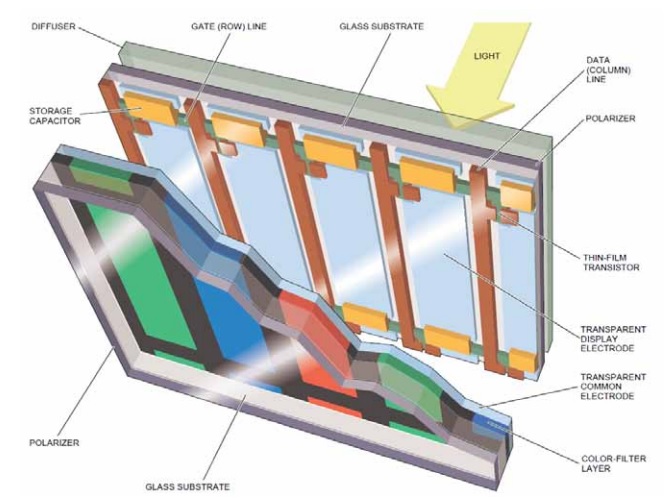

TFT液晶显示器在由TFT和透明像素电极形成的玻璃基板与另一个带有彩色滤光片(RGB)和透明对电极的玻璃基板之间有一层液晶层。有源矩阵中的每个像素都与包括电容在内的晶体管配对，这使得每个子像素都有能力保留其电荷，而不每次需要更换时都发送电荷。这意味着TFT LCD 的响应速度更快。

TFT LCD 驱动原理

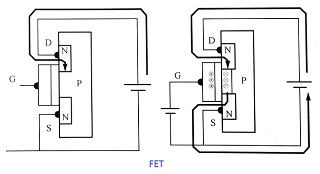

要了解TFT LCD的工作原理，我们首先要掌握场效应晶体管（FET）的概念。FET是一种利用电场来控制电流流动的晶体管。它是一种具有三个端子的元件：源极，栅极和漏极。FET通过在栅极上施加电压来控制电流的流动，从而改变漏极和源极之间的导电性。

利用FET，我们可以建立一个如下电路。数据总线向FET源极发送信号，当SEL SIGNAL向栅极施加电压时，TFT液晶面板上就会产生驱动电压。一个子像素被点亮。一个TFT LCD显示器包含了上千或上百万个这样的驱动电路。

拓普微15年前就开始生产TFT LCD，我们生产的彩色TFT液晶显示器从1.8寸~15寸，有不同的分辨率和接口。这里有关于如何选择合适的TFT LCD 可以参考。
